什么是表面粗糙度，你真懂嗎
？

發布時間：2024-01-09 來源：洛陽潤泉機電設備有限公司點擊：11075次

　　表面粗糙度與機械加工息息相關

，今天分享一篇干貨

，幫你細致了解表面粗糙度

。

　　1.什么是表面粗糙度？

　　在技術交流中

，很多人習慣使用“表面光潔度”指標

。其實，“表面光潔度”是按人的視覺觀點提出來的

，而“表面粗糙度”是按表面微觀幾何形狀的實際提出來的

。因?yàn)橐c國際標準（ISO）接軌，國標中早已不再使用“表面光潔度”這個表達術語

，正規

、嚴謹?shù)谋磉_(dá)均應使用“表面粗糙度”一詞

。

　　表面粗糙度是指加工表面具有的較小間距和微小峰谷的不平度

。其兩波峰或兩波谷之間的距離（波距）很小（在1mm以下）

，它屬于微觀幾何形狀誤差

。

　　具體指微小峰谷Z高低程度和間距S狀況。一般按S分：

　　S＜1mm為表面粗糙度

　　1≤S≤10mm為波紋度

　　S＞10mm為f形狀

　　2.表面粗糙度形成因素

　　表面粗糙度一般是由所采用的加工方法和其他因素所形成的

，例如加工過程中刀具與零件表面間的摩擦、切屑分離時表面層金屬的塑性變形以及工藝系統中的高頻振動

、電加工的放電凹坑等

。由于加工方法和工件材料的不同，被加工表面留下痕跡的深淺

、疏密

、形狀和紋理都有差別。

　　3.表面粗糙度評定依據

　　1）取樣長度

　　各參數的單位長度

，取樣長度是評價表面粗糙度規定一段基準線的長度。在ISO1997標準下一般使用0.08mm

、0.25mm

、0.8mm、2.5mm

、8mm為基準長度。

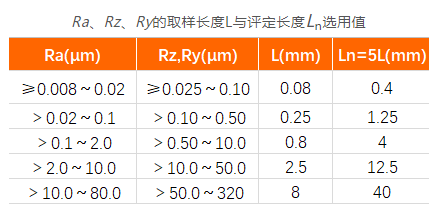

、Rz

、Ry的取樣長度L與評定長度Ln選用值

　　2）評定長度

　　由N個基準長度所構成。零部件表面各部分的表面粗糙度

，在一個基準長度上無法真實地體現出粗糙度真實參數

，而是需要取N個取樣長度來評定表面粗糙度

。在ISO1997標準下評定長度一般為N等于5

。

　　3）基準線

　　基準線是用以評定表面粗糙度參數的輪廓中線

。

　　4.表面粗糙度評定參數

　　1）高度特征參數

　　Ra輪廓算術平均偏差：在取樣長度內輪廓偏距絕對值的算術平均值。在實際測量中

，測量點的數目越多

，Ra越準確

。

　　Rz輪廓高度：輪廓峰頂線和谷底線之間的距離

。

　　在幅度參數常用范圍內優先選用Ra。在2006年以前國家標準中還有一個評定參數為“微觀不平度十點高度”用Rz表示

，輪廓高度用Ry表示

，在2006年以后國家標準中取消了微觀不平度十點高度

，采用Rz表示輪廓高度

。

　　2）間距特征參數

　　Rsm輪廓單元的平均寬度

。在取樣長度內

，輪廓微觀不平度間距的平均值。微觀不平度間距是指輪廓峰和相鄰的輪廓谷在中線上的一段長度

。相同的Ra值的情況下，其Rsm值不一定相同

，因此反映出來的紋理也會不相同

，重視紋理的表面通常會關注Ra與Rsm這兩個指標。

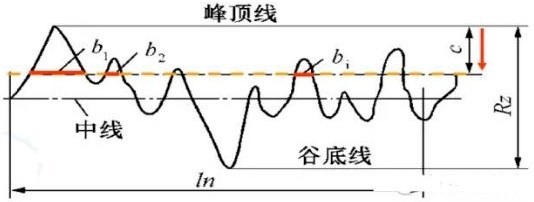

　　Rmr形狀特征參數用輪廓支承長度率表示

，是輪廓支撐長度與取樣長度的比值

。輪廓支承長度是取樣長度內，平行于中線且與輪廓峰頂線相距為c的直線與輪廓相截所得到的各段截線長度之和

。

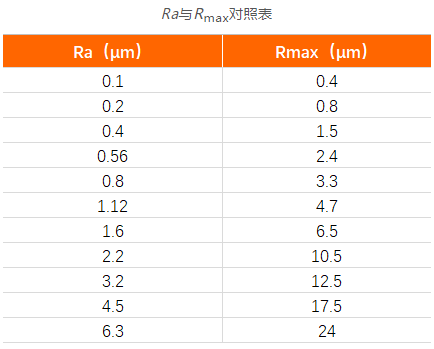

　　5.VDI3400、Ra

、Rmax對照表

　　在國內實際生產中多用Ra指標

；日本常用Rmax指標，相當于Rz指標

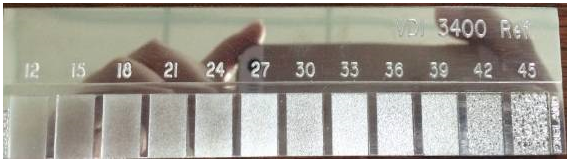

；歐美國家常用VDI3400標準來標示表面粗糙度

，做歐洲模具訂單的工廠

，經常會用到VDI指標

，比如常聽到客戶說“這個產品的表面按VDI30做”。

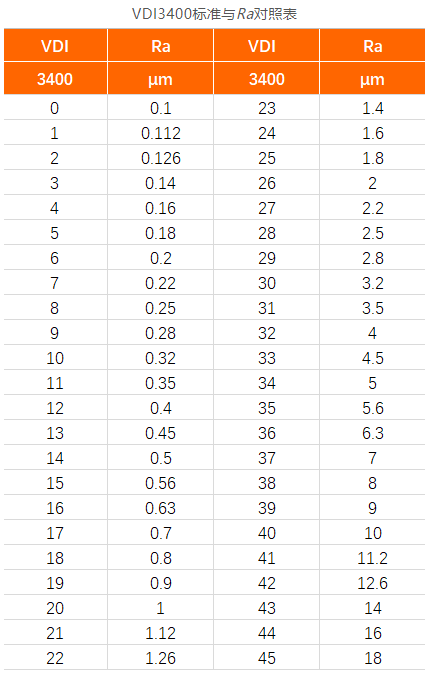

　　VDI3400表面與常用標準Ra有著對應關系

，不少人經常要去查資料找對應的值

，下面這份表格很全

，推薦收藏

。

注明：文章來源于網絡

，侵權聯系刪除
